Radio de recepción regenerativa

julio 12, 2024 on 5:12 pm | In colección, hist. fotografía, radio, tv y vídeo | Comentarios desactivados en Radio de recepción regenerativa

Adolfo García Yagüe | Como vimos en el texto anterior, una radio de galena es un tipo de receptor con el que miles de aficionados se iniciaron en el mundo de las ondas. Gracias a su sencillez es posible asimilar algunos conceptos que, de otra forma, suelen ser abstractos y poco intuitivos. Este equipo también es un buen punto de partida para abordar el estudio de otros receptores más complejos basados en triodos, popularmente conocidos como lámparas o tubos de vacío.

En los primeros receptores de radio la misión de estas lámparas ha sido la detección y la amplificación de la señal de audio para así aumentar su volumen. Si os fijáis, sus áreas funcionales coinciden con las descritas en un receptor de galena.

Triodo termoiónico
Antes de avanzar, es importante situar al triodo en el contexto tecnológico de hace un siglo y entender que, en aquellos años, los tubos de vacío eran considerados sofisticados componentes electrónicos.

Además de existir patentes que restringían la fabricación de un triodo, el proceso de industrialización solo era abordable por algunas compañías. Esto significa que era necesario conocer la técnica de vaciado del interior de la ampolla y dominar la metalurgia necesaria para elaborar el filamento, rejilla y placa con calidad, garantizando, por supuesto, que la respuesta durante la vida útil del tubo se encontraba dentro unos valores de operación fiables y que estos eran comunes a toda la producción. Aquellas dificultades, junto con el incremento del consumo eléctrico que suponía usar varios triodos en un receptor y la consiguiente reducción de la vida útil de las baterías, impactaban notablemente en el precio y en los impuestos que licenciaban su uso.

Esta situación empujó a los fabricantes de receptores a ser ingeniosos y desarrollar numerosos circuitos electrónicos donde se reducía al máximo el número de triodos a costa, lógicamente, de sacrificar alguna prestación o la calidad del propio receptor. También, esta disparidad de diseños electrónicos era una forma de esquivar las patentes que protegían un determinado circuito electrónico, por lo que es normal encontrar receptores con una única lampara y otros más sofisticados donde se llegan a reunir 6 triodos.

Circuito regenerativo
Tras los primeros días de funcionamiento, un circuito como el anterior, seguramente satisfizo a miles de radioescuchas habituados a sus limitados receptores de galena. No obstante, algunos de estos aficionados pronto advertirían que, si bien la detección era más compacta, el volumen aumentaba y la escucha resultaba más clara, la sensibilidad no había mejorado significativamente y seguía siendo difícil recibir emisoras distantes.

En 1912 Edwin Howard Armstrong (1890-1954) estudiaba ingeniería eléctrica en la Universidad de Columbia y, mientras experimentaba con la capacidad de amplificación de sonido del Audion, ideo un circuito capaz de incrementar también la señal de radiofrecuencia ganando en sensibilidad. Para ello se valió de una tercera bobina, llamada de reacción, que inducía a la segunda bobina del transformador de antena parte señal ya amplificada por el triodo. Es decir, hacíamos una realimentación o regeneración positiva con la que se «vigorizaba» la señal de radiofrecuencia. Gracias al incremento de sensibilidad ofrecido por aquel ingenioso circuito y, durante el transcurso de sus primeras demostraciones, Armstrong llegó a escuchar en Nueva York mensajes cursados entre San Francisco y Honolulú, junto a otros procedentes de Irlanda.

Como recordé en el texto dedicado al triodo, la invención de este circuito también desencadenó una larga y amarga disputa entre Armstrong y Lee De Forest (1873-1961) poniendo de manifiesto que, a veces, una reinterpretación torticera puede decantar una sentencia. Me refiero a que desde hace décadas no se discute que la autoría de la invención del circuito regenerativo corresponde a Armstrong, más aun tras quedar documentado que el propio De Forest no supo explicar ante el juez (ni había rastro de una descripción previa) el principio de funcionamiento de dicho circuito, pero, en su momento y tras años de batalla legal de sus abogados, y el testimonio a favor de John Stone Stone (1869-1943) y los tácitos intereses de la ATT&T, en 1934 un juez anuló las sentencias anteriores y atribuyó la autoría del citado circuito a De Forest por el simple hecho de considerarlo un mero amplificador.

En la colección podemos conocer el aspecto de dos receptores de radio que hacen uso de la regeneración descrita: el Westinghouse RA-DA (1921) y el Westinghouse Aeriola Sr. Receiver (1922). Ambos son de los primeros equipos en ser comercializados entre el público y, concretamente, estaban dirigidos para uso amateur y experimental, no como un receptor broadcast para escuchar emisiones radiofónicas, entre otras cosas porque las primeras emisiones comerciales empezaron unos meses antes con la KDKA -propiedad de Westinghouse- en Pittsburgh. Mediante estos dos equipos la Westinghouse pretendía afianzar su posición en mundo de la radio e ir cubriendo huecos de la futura cadena de valor: Fabricante y proveedor de equipos de emisión, propietario de frecuencias y emisoras y, por último, ser un fabricante y proveedor de equipos receptores de usuario.

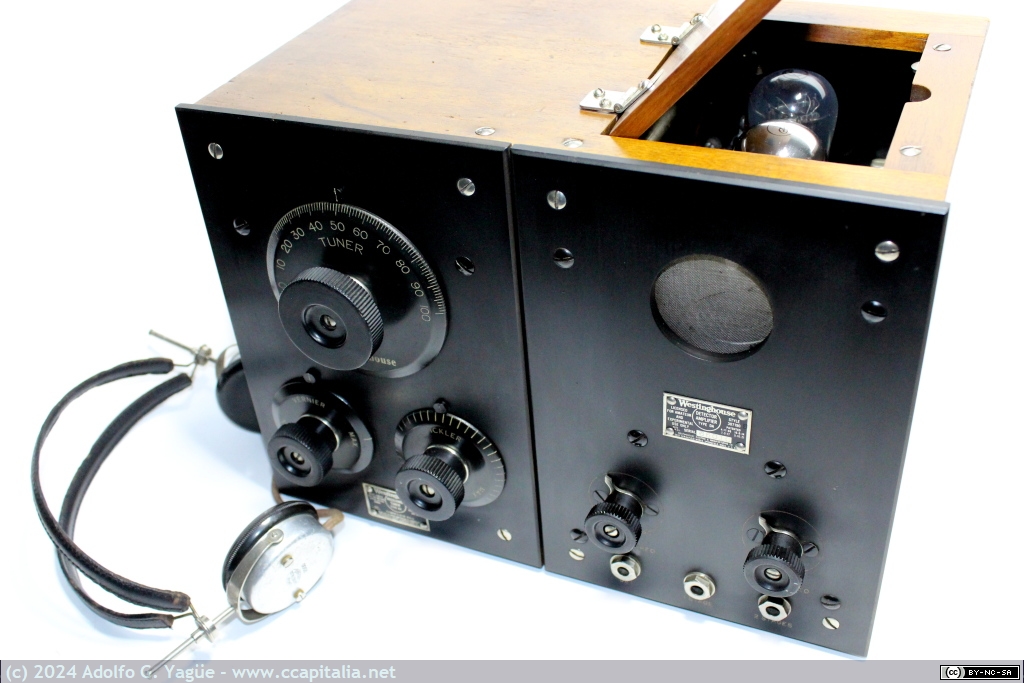

El RA-DA está formado por dos módulos: RA para la sintonía y DA amplificación. El núcleo del módulo RA es la mencionada bobina de reacción junto a los controles para una sintonía gruesa o “Turner”, otra más precisa y selectiva a través de “Vernier” y, por último, un ajuste del grado de reacción a través de “Tickler”. Por su parte, el módulo de amplificación DA cuenta con tres triodos, un UV-200 para detección y dos UV-201 para la amplificación audio, junto a sus correspondientes controles con los que se regula la corriente del filamento en cada una de estas lámparas.

Este receptor fue diseñado entre los años 1919 y 1920 por Frank Conrad (1874-1941) quién, desde el año 1916 y a título particular y experimental, organizaba trasmisiones radiofónicas bajo la licencia e indicativo 8XK. Este interés y experiencia de Conrad sirvió de inspiración para que la Westinghouse pusiese en marcha la KDKA.

Por otra parte, el Westinghouse Aeriola Sr. Receiver representa un buen ejemplo de aquellos equipos económicos que resumieron su diseño a la mínima expresión, es decir, solo emplea el triodo WD-11. Además, su presentación, en una pequeña caja de madera junto a las instrucciones de operación, evidencia que estaba dirigido a entusiastas y aficionados que querían abrirse un hueco en esta nueva tecnología. Por último, este equipo también atestigua los comienzos de la todopoderosa RCA (Radio Corporation of America) como revendedor de los equipos que otras firmas fabricaban (P. Ej. Westinghouse). Esto fue así porque, durante la Primera Guerra Mundial, EE.UU. experimentó lo que significaba carecer de independencia tecnológica en el terreno de la radio y depender de británicos (Marconi Wireless) y franceses (triodo TM) frente a un enemigo bien preparado, como los alemanes con Telefunken y Siemens y así, en 1919, decidió concentrar en una compañía llamada RCA todo el conocimiento sobre tecnología radio, sus patentes y el servicio internacional que venía prestando la Marconi Wireless. Como era evidente, en aquella empresa participarían, entre otros accionistas, la General Electric, Westinghouse y ATT&T.

Por último, solo recordar que el uso de equipos como el RA-DA o el Aeriola Senior requerían algo de pericia por parte del oyente y, en cierto modo, suponemos que era deseable conocer su principio de funcionamiento para evitar incómodos silbidos y molestas interferencias. A pesar de aquellas dificultades, equipos similares a estos fueron bastante populares hasta los años 30 cuando se decretó su prohibición. La razón de semejante medida era consecuencia de las interferencias que provocaban sobre otros receptores próximos. Pensemos que aquel proceso de retroalimentación con el que la señal de radiofrecuencia se amplificaba era una forma de radioemisión sin control y esto, en una época donde empezaban a proliferar los receptores domésticos, no se podía tolerar.
